Roletes para correia transportadora: tipos e guia de fábrica

Atualizado para engenheiros de planta e equipes de compras · Hebei Xiangming

Os roletes para correia transportadora —também chamados de estações de roletes ou roletes de carga— são os componentes giratórios que sustentam a correia e a carga ao longo de todo o traçado. Cada conjunto reúne um tambor de aço ou de polímero, um eixo fixo, dois suportes de rolamento e um pacote de vedação. Escolher o tipo errado de rolete, o material errado do tambor ou da vedação é a razão mais comum de uma linha queimar roletes meses antes do previsto. Este guia percorre os tipos que fabricamos na HBXM, os materiais e espessuras de tambor, as opções de vedação, o dimensionamento do eixo e uma matriz de seleção por aplicação: minério, clínquer, material úmido e pegajoso, e tudo o que fica no meio.

1. Anatomia de um rolete

Independentemente do formato, todo rolete se compõe de cinco peças. O tambor é o tubo giratório que toca a correia —aço como padrão, polímero para ambientes corrosivos ou serviços leves. O eixo (pino) fica parado e transmite toda a carga de flexão para a estrutura. Dois suportes de rolamento são calçados nas pontas do tambor e abrigam rolamentos rígidos de esferas —normalmente séries 6204, 6205 ou 6305, conforme o diâmetro e o serviço. O pacote de vedação —em geral um labirinto múltiplo com câmaras de graxa— é o que mantém poeira e água longe das pistas. Fecham o conjunto as tampas e soldas, que definem a precisão de rotação. Quando a planta aponta "problema de rolete", quase sempre é um rolamento contaminado por falha de vedação, e não um tambor defeituoso.

2. Tipos de roletes e onde instalar cada um

Estações de carga (acanaladas)

São a espinha dorsal do trecho carregado: três ou cinco roletes dispostos em ângulo de 20°, 35° ou 45° formam uma calha que multiplica a seção do material. Ângulo maior transporta mais tonelagem por metro de correia, porém castiga as bordas —o 35° é o padrão do setor e o 45° fica para linhas de alta capacidade ou correias estreitas. Perto das polias motriz e de retorno, onde a correia passa de plana a acanalada, instalam-se estações de transição com ângulo regulável.

Roletes de retorno

No trecho vazio, um rolete reto por vão costuma bastar. Quando a correia volta suja, os roletes de retorno em V e autolimpantes —de discos ou helicoidais— derrubam o material aderido antes que ele chegue à polia de cauda. A carga é mínima, mas a quantidade é enorme: preço e durabilidade dos roletes de retorno pesam tanto quanto os do trecho de carga.

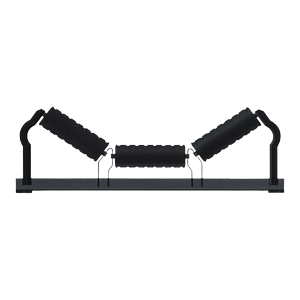

Roletes de impacto (amortecedores)

Ficam sob o ponto de alimentação, onde os blocos caem da calha. Seus tambores levam anéis de borracha vulcanizada —ou o conjunto inteiro se abriga dentro de um berço de impacto— para absorver a energia de queda e proteger correia e aço. O espaçamento aqui fecha em 300–500 mm, porque a carga é concentrada. Em descargas de britagem primária mais severas, combinamos os roletes de impacto com leitos e berços de impacto, que recebem o pior da queda antes que o primeiro rolete veja material.

Roletes de discos de borracha e helicoidais

No retorno de linhas com material pegajoso, os roletes de discos e os helicoidais cumprem dupla função: sustentam a correia e a limpam ao mesmo tempo. Os discos quebram a mancha de contato para que os finos não formem pasta; as hélices empurram o material para as bordas. É o seguro mais barato contra o entupimento da polia de cauda e o desalinhamento da correia.

Roletes de alinhamento (autocompensadores)

Os roletes de alinhamento reconduzem a correia ao eixo. Os conjuntos autocompensadores por atrito giram pela força do rolete lateral; as versões com mola e cônicas reagem mais rápido em correias reversíveis; os roletes-guia laterais salvam a borda antes de ela ser danificada. São um corretor, não uma desculpa para pular o alinhamento estrutural —a física do guiado da correia está explicada na nossa matéria sobre centralização.

Conjuntos em garland (suspensos)

Os conjuntos em garland penduram três ou cinco roletes na longarina por correntes ou cabos de aço. Cedem sob carga, toleram distribuição irregular do material e amortecem choques melhor que uma estrutura rígida —por isso os transportadores overland de mineração praticamente inteiros os utilizam. O preço é o balanço: acima de cerca de 3 m/s, quase todo projeto volta às estruturas rígidas.

3. Materiais e espessuras do tambor

O tambor decide como o rolete morre: por desgaste, corrosão, calor ou acúmulo de material. O aço domina nos roletes industriais de serviço pesado: tubo de aço-carbono para serviço geral e parede mais espessa para as classes CEMA D e E, porque absorve impacto, resiste a amassamento e solda limpo. Diante de minérios abrasivos, a resposta é aço de parede grossa com revestimento de borracha ou cerâmica.

Os polímeros resolvem outros problemas. Os roletes de nylon (PA) e de polietileno (PEAD) pesam um terço dos de aço, não enferrujam e se autolubrificam no contato com a correia: ideais em ambientes úmidos, salinos ou químicos e em linhas em que o sobressalente é carregado no braço. O poliuretano (PU) acrescenta resistência à abrasão e é o padrão nos roletes de discos e helicoidais. A contrapartida é o calor e a rigidez: o polímero amolece muito antes de o clínquer ou o sinter quente chegar, então as correias de material quente continuam de aço.

4. Vedação: onde os roletes realmente falham

As estatísticas de campo e as nossas devoluções de garantia concordam: a esmagadora maioria das baixas de roletes é falha de rolamento, e quase todas começam na vedação. Um bom pacote de vedação faz três coisas: barra os sólidos, retém a graxa e faz isso sem acrescentar muita resistência à rotação. A solução de referência é o labirinto múltiplo com aba antipó externa e câmara de graxa interna: a poeira precisa atravessar vários canais estreitos e escalonados, inundados de graxa, antes de alcançar a pista. Para minas subterrâneas e plantas úmidas montamos labirintos mais profundos com graxa hidrorrepelente; em instalações com lavagem, as tampas se estendem sobre o suporte e a aba externa aponta contra o fluxo de água. A mecânica da falha está detalhada no estudo de falhas de vedação, e o preço energético das vedações pesadas, no guia de resistência à rotação.

5. Eixos, rolamentos e dimensionamento

O eixo é dimensionado à flexão, não à torção: precisa suportar a carga máxima sobre um rolete mais a componente da tração da correia, com flecha pequena o bastante para que os rolamentos não girem sobre um anel interno inclinado. A prática usual liga classe de serviço e diâmetro de eixo: cerca de 20 mm para serviço leve, 25 mm para médio e 30 mm ou mais para os roletes pesados de classe CEMA E. O rolamento acompanha o tambor: tubos de 89 e 108 mm costumam levar a série 6204; os de 133 e 159 mm sobem para 6205/6305; e os de 194 mm e acima levam rolamentos 6306–6310. Na compra, o que importa é a especificação ser honesta: tipo de vedação, classe de folga (C3 para ambientes abertos), preenchimento de graxa e vida L10 calculada com a sua carga real, e não com o ideal de catálogo. O cálculo do L10 e seus fatores de contaminação estão na guia de vida de rolamentos.

6. Matriz de seleção por aplicação

A matriz é deliberadamente conservadora. Se a sua linha cai entre duas linhas da tabela —uma cimenteira com aditivos de calcário úmido, por exemplo— adote a linha mais severa e só relaxe o espaçamento depois de medir temperaturas e desgaste reais dos tambores.

7. Os erros que mais vemos

• Comprar rolete por preço ou peso do tambor. Um tambor leve com bom pacote de vedação dura mais que um pesado com vedação ruim.
• Um só espaçamento na linha inteira. A zona de carga pede 0,3–0,5 m, não os 1,2 m do trecho de carga —com espaçamento frouxo, a energia da queda vai toda para a correia.
• Descasamento velocidade/diâmetro. Tambor pequeno em alta velocidade leva o rolamento além das rotações seguras da graxa: confira o rpm do rolete, não só a velocidade da correia.
• Usar rolete de alinhamento para disfarçar estrutura torta. Se a longarina está fora de linha, nenhum rolete manterá a correia centrada para sempre.
• Misturar diâmetros de tambor na mesma calha. Desgaste e rotações diferentes geram barril e desgaste de bordas com o tempo.

Para o dimensionamento completo por carga, veja o nosso guia de seleção de roletes e o artigo sobre o cálculo do espaçamento.

8. Perguntas frequentes

Qual a diferença entre rolete e estação de roletes?

Na prática, os termos se confundem. Em rigor, a estação é o conjunto completo —roletes, suporte ou garfo, eixo e fixações—, enquanto o rolete é o tubo giratório. A maioria dos fabricantes, nós inclusive, fala em "estação de roletes" para o conjunto todo.

Que tipo de rolete dura mais com material abrasivo?

Tambor de aço de parede grossa com labirinto profundo e, nos pontos de pior desgaste, revestimento cerâmico ou de borracha. As zonas de carga devem estar sempre protegidas por roletes de impacto com anéis ou leitos de impacto, para que os roletes de carga nunca recebam a queda direta.

Roletes de nylon ou PEAD são melhores que os de aço?

Para ambientes úmidos, corrosivos ou com manuseio manual, sim: pesam um terço e não enferrujam. Com material quente (clínquer, sinter) ou tração muito alta, o aço continua sendo a única escolha segura, porque o polímero perde rigidez com o calor.

De quanto em quanto tempo se trocam os roletes?

Por condição, não por calendário: uma inspeção acústica e térmica trimestral pega os roletes ruidosos e quentes; os que perderam mais de ~2 mm de parede ou vazam graxa pela vedação saem na próxima parada programada.

Que dados um fabricante de roletes precisa para orçar?

Largura e velocidade da correia, ângulo da calha, material e granulometria, tonelagem, altura de queda na alimentação, ambiente (pó/água/temperatura) e a geometria da sua estrutura existente. Com isso igualamos tambor, vedação, rolamento e eixo ao seu serviço real —envie pelo nosso formulário de orçamento.

Em resumo

Tipo de rolete, material do tambor e qualidade da vedação são três decisões separadas —e quem decide a vida útil é a vedação. Ajuste o tipo à posição, o tambor ao material e a vedação ao ambiente, e os seus roletes industriais entregarão anos de serviço silencioso. A HBXM fabrica a gama completa —carga, retorno, impacto, discos, helicoidais e alinhamento, com tambor de aço ou polímero— como fábrica completa para mineração e graneis. Envie os dados da sua correia e devolvemos a lista completa de roletes.

Referências e fontes

• CEMA. Correias transportadoras para materiais a granel, 7.ª ed. (2.ª impressão, 2020). Conveyor Equipment Manufacturers Association. ISBN 978-1891171-44-4.
• DIN 22112-1:2011. Transportadores de correia para materiais a granel — Estações de roletes — Parte 1: Roletes para larguras de correia de 500 a 1600 mm.
• ISO 1537. Equipamentos de manuseio contínuo — Transportadores de correia — Estações de roletes (norma dimensional e de tolerâncias).
